TS-790Sの１４４MHｚ帯パワーダウン　修理
　　　　　　
　平成27年６月３日　修理完了
　　　　　　　　　　　　
　　　　　　　　　　　　　　　
　　　　　　　　　　　　
　　　　　　　　　　　

　　　　　　　　　　　　　　

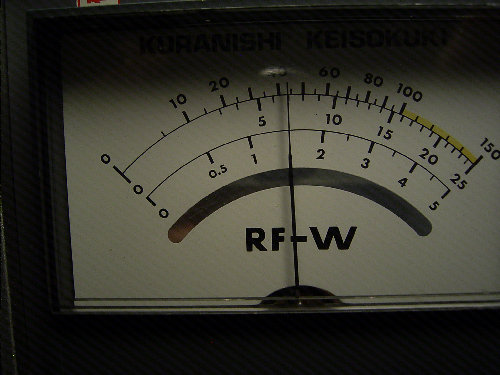

パワーが８Wまで下がる、時間がたつと５W程度

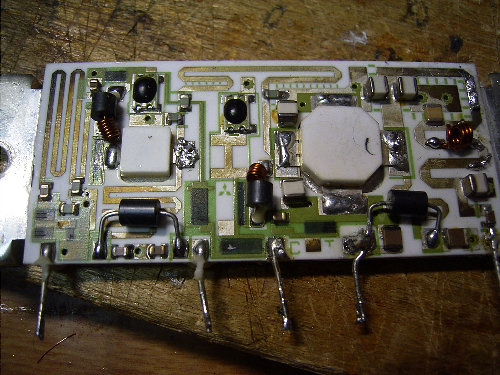

パワーモジュールははずし、オークションの部品に取り替える

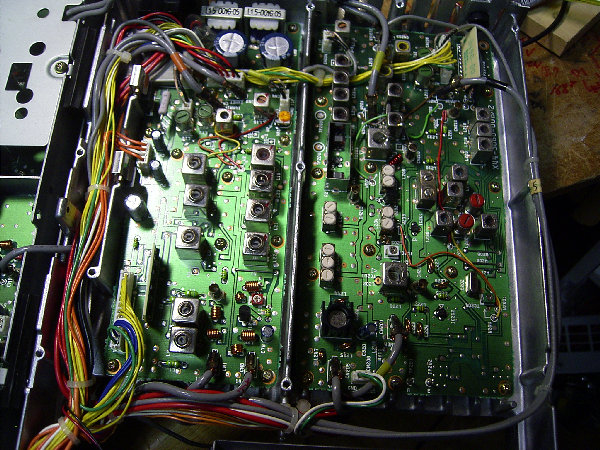

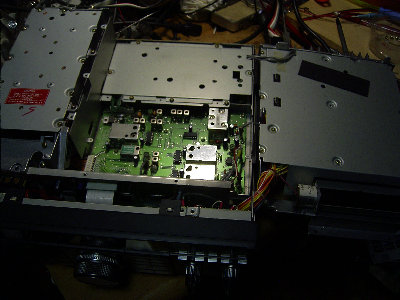

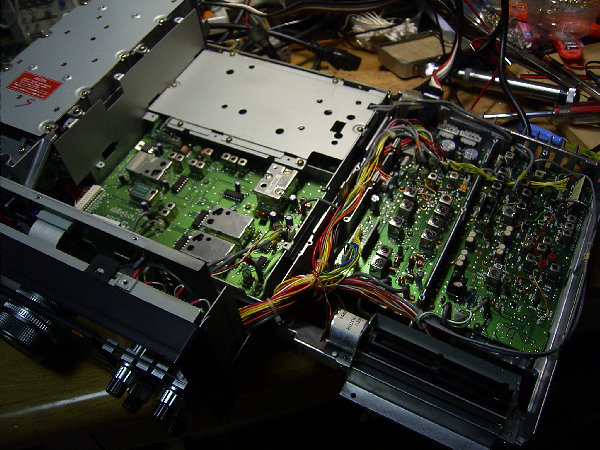

さらに展開、RF,IF部のコアを廻すが、変化なし

取り替えたが、パワーは、OW,参りました

こうなると、原因はわからなく、頭が混乱、しかし、しっかり作ってあるね、関心です。

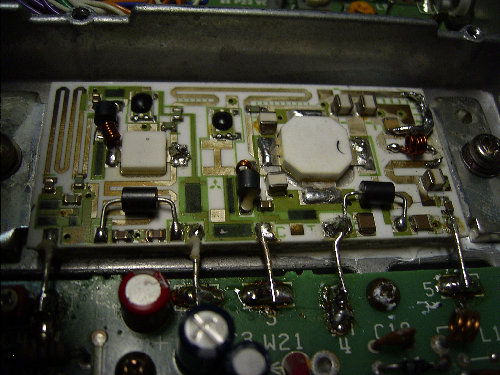

最後の手段です、パワーモジュールのふたを開けました、あれー修理の痕跡が、パーターンが切れてます、プローブで電圧を確認したら、途中まで、高周波電力を確認、こりゃ、パタｰﾝをつなげばOKかな、この状態で消費電力は１０A程度ある、パターンの線を繋いで、導通を確認する。

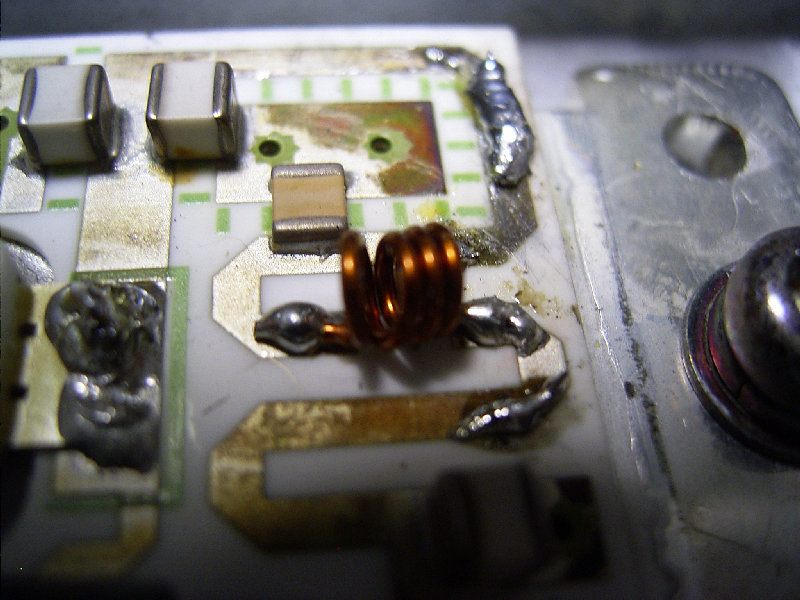

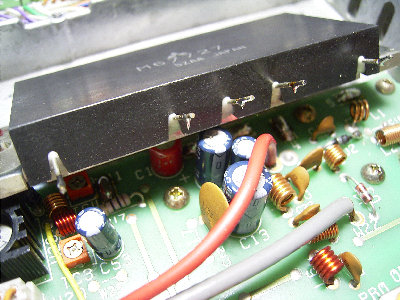

芋半田で恥ずかしいな、修理箇所です。参考にしてください

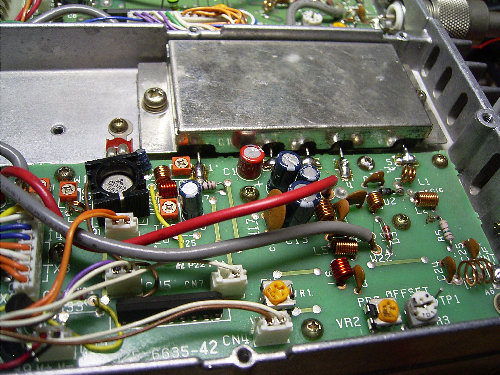

最後に結線確認をしました。シールドのふたをつけて完成です、あらかじめパワーは４５W以上を確認しました、また、プロテクションを５Aに調整、アンテナはずしてやりました。

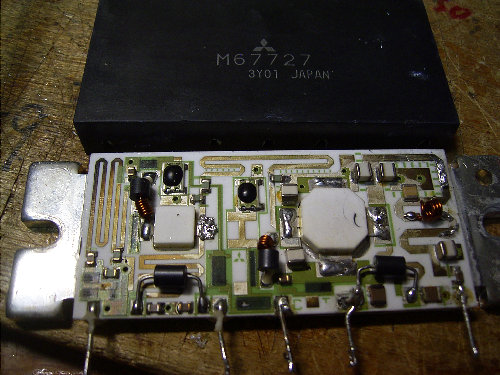

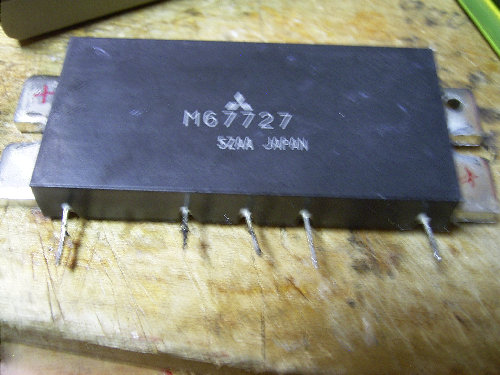

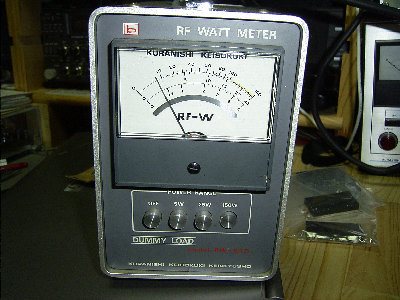

結果はこのとおり、４５Wはでてます、何とか直りました、このモジュールは売っていないから、困るね、上ははずした、パワーモジュールです。
